SF6152 - Soundmaker - spielt autonom *.WAV-Dateien ab



Der Special-Function-Chip SF6152 erlaubt es, per RS232-Schnittstelle (oder USB-Adapter) WAV-Files bis etwa maximal 6,6kbyte in den Flash-Speicher des SFChips zu überspielen, welche dann im autonomen Betrieb per Schaltkontakt jederzeit abgespielt werden können. Zum Übertragen der WAV-Files in den Speicher dient ein kleines Windows-Programm.



• Arbeitsspannungsbereich (nur IC) von ca. 3 bis 5 Volt
• Ruhestrom ca. 0,1mA (3V) bis 0,9mA (5V)
• Stromverbrauch bei Tonausgabe (nur IC, 3-9mA)
• Stromverbrauch mit Lautsprecher (3V: 50mA, 5V: 130mA, bei RL=8 Ohm)
• Schallpegel (5V, 1m Abstand) ca. 65db

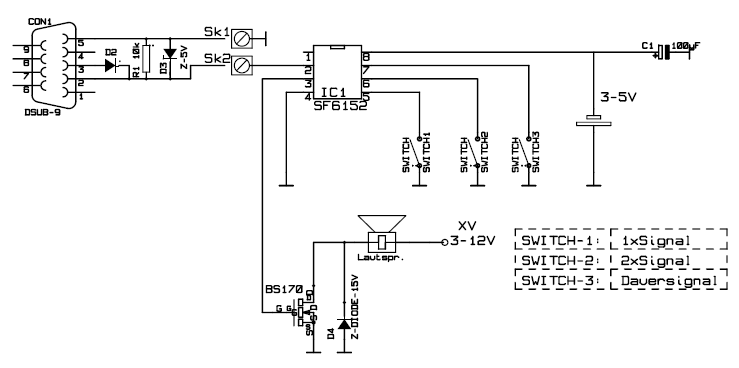

• Interface-Bauteile an Sk1/Sk2 (CON1, D2, R1 und D3) sind nur zum downloaden der WAV-Dateien notwendig

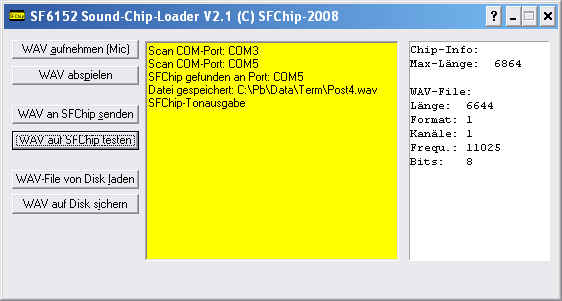

Funktionen des Windows-Programms:

• Aufnehmen vom PC-Mikrofon, Ablage im WAV-Files
• Wiedergabe von WAV-Files über PC-Soundkarte
• Aktuelle WAV-Datei in den SFChip überspielen
• Ausgabetest der WAV-Datei über den Lautsprecher am SFChip
• Speichern der aktuellen WAV-Datei auf Festplatte oder ext. Datenträger
• Laden anderer WAV-Dateien von Festplatte

Download Sound-Chip-Loader (Windows-Programm für WIN95-WINXP)
