SF6026e



SF6026 - Schaltung zur Pulsung von Bleiakkus zur Verhinderung der Sulfatierung
Der SF6026 steuert ein Power-Mosfet (BUZ100) an. Dieser Transistor besitzt einen sehr geringen Einschaltwiderstand (RDSon = 0,018Ohm). Darum wird der Batterie (jedoch nur für sehr kurze Zeit) einen sehr hohen Strom entzogen (ca. 100A). Dadurch wird die Sulfatierung wirksam verhindert und die Lensdauer der Batterie  stark  erhöht. Die Schaltung prüft ständig auch die Spannung der Batterie, denn ein Absinken der Spannung unter 12,5 Volt soll möglichst verhindert werden. Darum wird die Pulsentladung beendet, sobald diese untere Spannungsschwelle erreicht wird. Die LED zeigt an, daß eine Pulsung stattfindet. Ist diese nicht mehr eingeschaltet, so ist davon auszugehen, daß die Spannung unter 12,5 Volt gefallen ist. Der dann noch benötigte Reststromverbrauch liegt unter 1mA. Allgemein ist zu sagen, daß ein niedriger Entladezustand der Batterie stets zu vermeiden ist - also halten Sie Ihre Batterie möglichst immer im geladenen Zustand. Beim normalen PKW-Betrieb ist der Pulser i.d. R. immer in Betrieb, da durch regelmäßiges Fahren meist ein Ladezustand von über 12,5 Volt vorhanden ist. Jedoch zum Beispiel bei Wohnmobilen oder stationären Anlagen erhalten die Batterien nicht ständig "Nachschub" an Energie. Dann sollte mindestens alle 8 Wochen manuell nachgeladen werden. In keinem Fall muß der Pulser aber von der Batterie entfernt werden, die LED am Pulser signalisiert Ihnen immer, ob die Batterie über oder unter 12,5V Spannung hat.

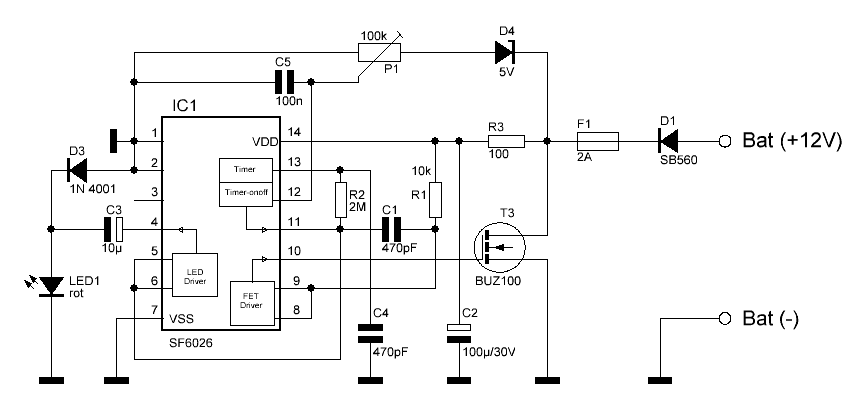

Schaltung-SF6026




- Speisespannung / -strom (5-12,5 V / 1mA,  12,5-18 Volt / 60mA) , direkt von der Batterie
- Impulsabstand ca. 4mS, Impulsbreite (Einschaltstrom) ca. 6 ys (abhängig von Ubat)
- Abschaltschwelle des Pulsers ca. 12,5Volt


Bestellungen bitte per Email an SFChip@SFChip.de
